一、CATIA启动
1、 在电脑桌面上双击图标运行CATIA 软件

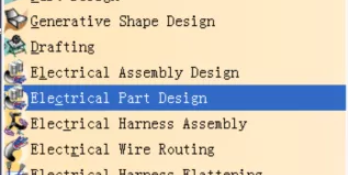

2、在开始Start菜单下选择不同的模块进入到不同的工作环境中：
EAD——Electrical Assembly Design
电气装配设计
EPD——Electrical Part Design
电气零件设计
EHA——Electrical Harness Assembly
电气线束组装
EWR——Electrical Wire Routing
电气电线铺设
EHF——Electrical Harness Flattening
电气线束展平
二、EPD电气零件设计模块
1、 点击File / Open…调入已经做好的三维零件实体
2、 选择功能Define Connector，定义接插件类型、零件号和端子数（规定连接器）
3、 定义CCP点（Connector Connection Point接插件连接点）和BCP点（Bundle Connection Point线束连接点）
4、 点击File / Save As…保存文件
5、 选择功能Store Device，选择Catalog和Family类型，点击OK将电气元件入库
6、 点击File / Close，关闭文件。这样以后在Catalog Browser或者Smart Place中就可以直接调用了。
如上图，我们将路径引导到我们刚才存储的地方，选择我们刚才保存的零件。
三、EAD 电气装配设计模块
1、 创建新的Product
2、 点击Insert / Existing Component，导入模型
3、 选择功能Catalog Browser调入电气元件库中的接插件
4、 利用罗盘（Compass）将接插件调整到合适位置
5、 选择功能Connect Electrical Device，在接插件和电气设备之间建立电气联系
6、 点击Start / Electrical Harness Assembly，切换到EHA模块
四、EHA 电气线束组装模块
1、 选择功能Geometrical Bundle创建几何线束（GBN）
2、 选择功能Multi-Branchable Document，进入EHI（Electrical Harness Installation电气线束安装）子模块，开始线束铺设
3、 选择功能Exit，退出EHI子模块
4、 选择功能Related Objects，查看线路的电气连通性
5、 选择功能Link，将断开的电气线路连通
6、 选择功能Protection Covering，选择Catalog库文件，调入胶带和管类部品
7、 选择功能Catalog Browser调入胶夹、GR和PR等部品，利用罗盘（Compass）调整位置
8、 选择功能Add Support，使线束通过胶夹、GR和PR等部品
9、 点击File / Save Managerment…保存文件
10、点击File / Close，关闭文件
五、EWR 电气电线铺设模块
1、 创建新的Product
2、 点击Insert / Existing Component，导入EHA模块保存的文档和EFD模块生成的原理图文档
3、 点击Start / Electrical Assembly Design，切换到EAD模块
4、 选择功能Add Link，在物理的和原理的接插件之间建立一一对应关系
5、 点击Start / Electrical Wire Routing，切换到EWR模块
6、 选择功能New Bundle，创建电气线束（EBN）
7、 在选项中设置.xml文件及Catalog的路径等参数。
设置.xml的路径
设置Catalog的路径
8、 选择功能Automatic Wire Routing，自动完成电线铺设
点击更新图标，得到上面的变化结果
9、 点击File / Save Managerment…保存文件
六、EHF 电气线束展平模块
1、 创建新的Product
2、 点击Start / Electrical Harness Flattening，切换到EHF模块
3、 选择功能Harness Flattening Parameters，设定线束展开参数
4、 选择功能Extract，回到之前保存的EWR文件中，选中GBN或者EBN
5、 选择功能Flatten，将线束展平到指定的平面上
6、 选择Straigthen拉直、Rotate旋转、Roll弯曲、Scale缩放等操作进行更全面的处理。
7、 点击File / Save Managerment…保存文件
8、 点击File / Close，关闭文件
