CATIA V5 + Excel

春暖花开，或许你还在做Interface配接单；秋高气爽，又或许你还要维护焊点信息。有没有想过是命运的安排还是上天的惩罚，要让你在CATIA里面处理那些空间点？因为这些点点确实很不友好：要一个一个测量点坐标，再把数字一个一个腾挪出去，枯燥无聊有没有，怕错怕漏有没有！来，坐稳了，解码小技能他来了！

• 工具：CATIA V5 + Excel
  不要问这两个工具哪里来的，问就是不知道。尽量别来绿色、精简、免安装之类的，没测试过不知道有没有bug。

• 输入：简单来说，就是一堆点咯。呃，基本上就是CATPart文件在CATIA里面打开，能看到一些小点点，长得像叉叉星星或者圈圈圆圆都无所谓，红的蓝的绿的紫的白的青的也无所谓，用“点筛选器”工具，能框住它们就好。

输出：一个新打开的Excel文件，里面的内容定然不会让你失望的啦

• 操作步骤：

  1. 进到CATIA软件里面，按下Alt+F11键，新建一个模块。
     先点击“确定”创建一个VBA工程。没有弹出这个窗口的可以忽略，直接进下一步。

  2. 然后创建一个新库，路径和名称可以自便。

  3. 再通过单击“插入/模块”菜单，新建一个模块。


  4. 双击新建好的模块，粘贴下面这段代码进去。


Sub CATMain()

Dim inputtype(0),Status,myselect

    Dim myarray(),myname(),mytype(),mycell(),feature()

    CATIA.Visible=True

    Set oSelection=CATIA.ActiveDocument.Selection

    inputtype(0)=“ZeroDim”

    Status=oSelection.SelectElement3(inputtype,“selectpoints”,True,CATMultiSelTriggWhenSelPerf,False)

    If Status=“Cancel” Then Exit Sub

    ReDim myarray(2)

    For i=1 To oSelection.Count

        ReDim Preserve myname(i–1)

        ReDim Preserve mytype(i–1)

        ReDim Preserve feature(i–1)

        ReDim Preserve mycell(2,i–1)

        Set myselect=oSelection.Item2(i).Value

        myname(i–1)=myselect.Name

        mytype(i–1)=TypeName(myselect)

        feature(i–1)=myselect.Thickness.Parent.Parent.Name

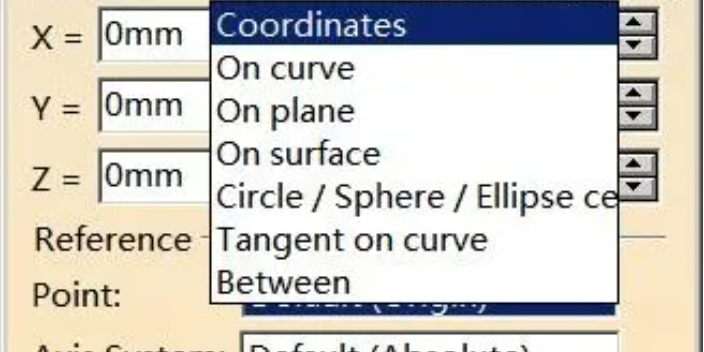

        myselect.GetCoordinates myarray ‘如果不是创建“点”产生的点点，这里会出错

        For j=0 To 2

            mycell(j,i–1)=Str(myarray(j))

        Next j

    Next i

    Dim excel As Object

    Set excel=CreateObject(“Excel.Application”)

    Set excelbook=excel.Workbooks.Add

    Set excelsheet=excelbook.Worksheets(1)

    excelsheet.Application.Visible=True

    excelsheet.cells(2,2)=“Order”

    excelsheet.cells(2,3)=“Name”

    excelsheet.cells(2,4)=“X”

    excelsheet.cells(2,5)=“Y”

    excelsheet.cells(2,6)=“Z”

    excelsheet.cells(2,7)=“Type”

    excelsheet.cells(2,8)=“PartA”

    excelsheet.cells(2,9)=“PartB”

    excelsheet.cells(2,10)=“PartC”

    For k=1 To i–1

        excelsheet.cells(k+2,2)=k

        excelsheet.cells(k+2,3)=myname(k–1)

        For j=0 To 2

            excelsheet.cells(k+2,j+4)=Round(mycell(j,k–1),3)

        Next j

        excelsheet.cells(k+2,7)=mytype(k–1)

        excelsheet.cells(k+2,8).NumberFormatLocal=“@”

        excelsheet.cells(k+2,8)=feature(k–1)

    Next k

    excelsheet.range(excelsheet.cells(3,8),excelsheet.cells(i+1,8)).TextToColumnsDestination:=excelsheet.cells(3,8),Other:=True,OtherChar:=“-“

    excelsheet.columns(“B:J”).EntireColumn.AutoFit

End Sub

        5.回到CATIA主界面，框住想要导出的点点。可以按住Ctrl多次增减。

        6.按下Alt+F8键，单击运行。眨眨眼，等那个意中人新的Excel文件出现。
