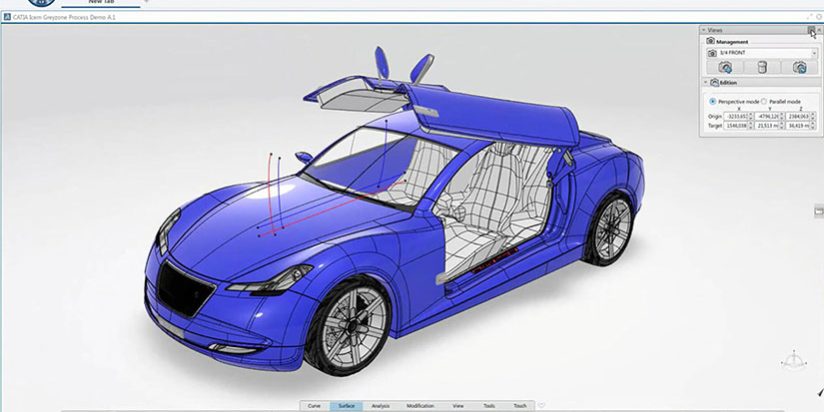

针对CATIA复合材料汽车部件设计中的层合板定义、铺层设计及制造信息生成，以下为系统化的分步说明：
一、层合板定义（Laminate Definition）
1. 创建复合材料结构基础
– 模块选择：启动CATIA的Composite Design模块，建立部件的三维几何模型。
– 材料分配：通过Material Library定义各铺层的材料属性（如碳纤维/环氧树脂的强度、刚度、厚度）。
– 层合板生成：使用Laminate Creation工具，指定层合板的整体参数（层数、总厚度、对称性等）。
2. 铺层参数设定
– 角度与方向：为每层手动或自动指定纤维方向（0°、45°、90°等），通过Orientation Field工具确保连续性。
– 铺层顺序：通过堆叠管理器确定铺层顺序，分析不同排列对性能的影响（如抗冲击性）。
– 边界条件：定义铺层的终止区域，防止边缘分层（使用Trim或Drop-off功能优化边缘过渡）。
二、铺层设计（Ply Design）
1. 自动化铺层生成
– 曲面适应：根据部件曲面形状，利用Ply Surface工具生成贴合几何的铺层。
– 参数化调整：通过Ply Parameters调整单个铺层的形状、边界及重叠区域，确保制造可行性。
2. 结构仿真优化
– 集成分析：使用CATIA的Finite Element Analysis (FEA) 或通过协同仿真接口（如与Abaqus耦合）验证铺层性能，优化铺层角度与分布。
– 热压变形预测：结合Composites Simulation预测热成型工艺中的变形量，迭代调整铺层设计。
3. 设计验证
– 缺陷检测：通过Ply Check工具检查铺层间隙、重叠或角度突变导致的应力集中。
– 重量与性能平衡：利用CATIA的优化工具（如Topology Optimization）实现轻量化与强度的均衡。
三、制造信息生成（Manufacturing Data）
1. 生产图纸输出
– 展开图生成：利用Flattening功能将三维铺层展开为二维切割模板，减少材料浪费。
– 标注与注释：通过Annotation工具添加铺层编号、方向箭头及材料规格说明。
2. 数控代码与工艺文件
– NC代码导出：生成适用于自动铺丝机（AFP）或激光投影系统的代码文件（如XML、IGES）。
– 铺层顺序表：输出制造指令，包括每层的铺放顺序、角度及固化参数。
3. 质量管控集成
– 数字孪生联动：将设计数据导入MES系统，实时监控生产偏差。
– 检测基准：生成三维检测点文件，用于CMM（三坐标测量机）的铺层位置验证。
四、关键注意事项
– 制造约束前置：设计初期需考虑工艺限制（如最小铺层曲率半径、铺放速度）。
– 数据协同性：确保CATIA模型与PDM/PLM系统无缝集成，便于版本管理和追溯。
– 可持续性设计：优化切割排版减少废料，选用可回收复合材料。
通过以上步骤，CATIA能够高效完成从复合材料设计到生产准备的全流程，兼顾性能优化与制造落地。需持续结合实际工艺反馈，迭代优化设计参数以实现最佳工程效果。
