随着汽车电气化、智能化趋势的加速，电气系统的复杂度呈指数级增长。传统线束设计依赖手工绘图和经验判断，不仅效率低下，且难以应对高精度、轻量化和功能安全的需求。达索系统的CATIA电气线束设计（ElectricalHarnessDesign,EHD）与线缆布线自动化解决方案，凭借其数字化协同、智能规则驱动和虚拟验证能力，正在重塑汽车电子开发流程，成为行业技术革新的关键驱动力。
一、汽车电气设计的痛点与挑战

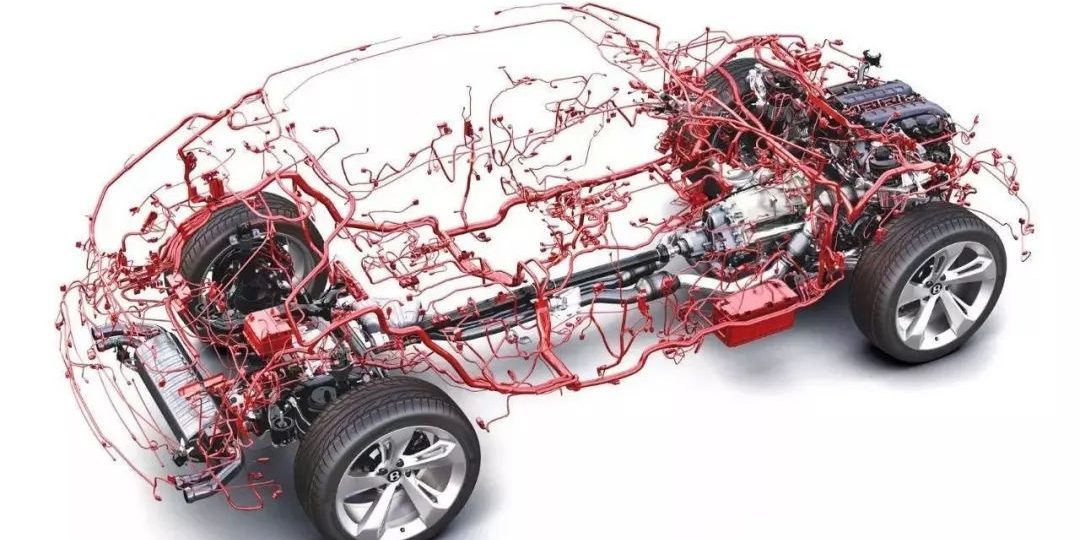

1.复杂度激增：现代高端车型线束长度超5公里，包含数千个连接点，传统二维设计工具无法处理三维空间冲突问题。
2.开发周期压力：传统设计需反复试制样件验证，导致开发周期延长30%以上。
3.轻量化与成本控制：线束占整车重量4%-6%，冗余设计导致材料浪费和成本上升。
4.功能安全风险：手动布线易忽略电磁干扰（EMI）、热管理等问题，影响ADAS和自动驾驶可靠性。
二、CATIA电气线束解决方案的技术突破
1.三维全生命周期协同设计
CATIAEHD将线束设计与机械结构、电子系统深度集成，实现从概念到制造的端到端数字化。工程师可在虚拟环境中实时验证线缆路径与车身、底盘组件的空间干涉，减少80%以上的物理样机测试。
2.规则驱动的智能布线引擎
通过内置行业标准（如LV214、ISO19667）和企业自定义规则库，系统可自动生成最优路径。例如：
-动态计算最小弯曲半径（如高压线束≥4D）
-自动避开高温区域（如排气管周边150mm禁区）
-优化分线盒位置，缩短总长度达15%
3.虚拟验证与数字孪生
集成SIMULIA的电磁兼容性（EMC）仿真，预测线束布局对CAN总线信号完整性的影响；利用DELMIA进行装配工艺模拟，提前发现工具可达性等问题。
4.模块化设计与轻量化创新
支持区域架构（ZonalArchitecture）的拓扑划分，通过线束分段模块化降低复杂度。结合生成式设计算法，在保证载流量的前提下优化线径，实现减重10%-20%。
5.数据无缝衔接与自动化输出
生成符合KBL、XML等格式的制造数据包，直接驱动下线压接机、激光打标设备，使工程变更响应速度提升70%。
三、行业应用与效益验证
-大众MEB平台：采用CATIA实现高压线束全三维设计，将开发周期从12个月压缩至8个月，线束总重量降低18%。
-特斯拉ModelY：通过自动化布线减少线束长度从1.5公里到100米级，助力车身结构革新。
-某国产新能源品牌：利用规则库实现90%路径自动生成，设计错误率从5%降至0.2%。
四、未来演进方向
1.AI增强设计：集成机器学习算法，基于历史项目数据优化规则库，实现自迭代优化。
2.AR辅助装配：通过HoloLens等设备将虚拟线束模型叠加到实车，指导车间布线。
3.线束-芯片协同设计：与车载计算平台（如NVIDIADRIVE）深度耦合，优化供电与信号传输拓扑。
4.可持续材料管理：嵌入碳足迹追踪模块，支持生物基材料与可回收线束设计。
结语
