很多从达索系统SW转入CATIA建模的朋友,常常会遇到一个问题:在零件设计模块中创建草图时,零件相对于坐标系不是垂直或者平行的时候,画起图来感觉非常别扭,那么我们在创建草图的时候需要如何设置,让草图按照我们预想的方向摆正呢?

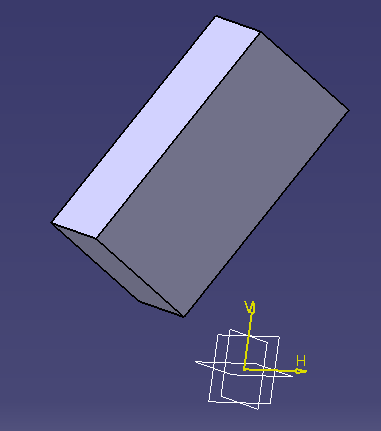

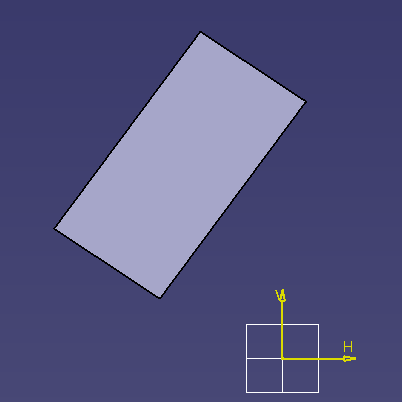

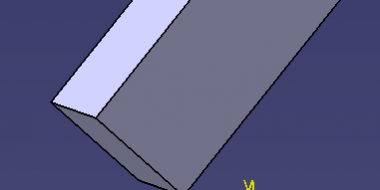

这时候我们就需要用到定位草图命令(图1),当我们已经创建好一个零部件(图2),还需要在零部件上进行草绘操作,如果直接点击草图会出现图3效果,零部件边线与坐标系是成一定角度的,我们进行草绘会感到很别扭。

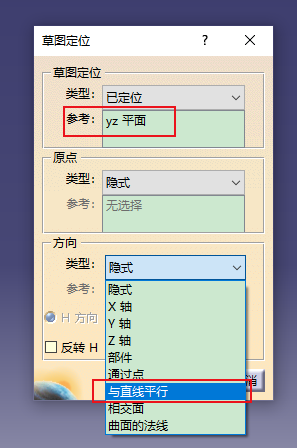

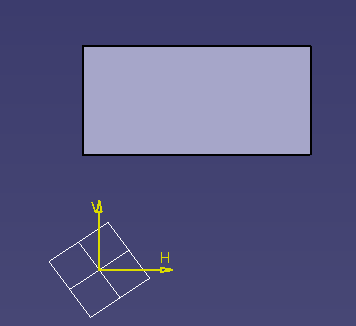

这时我们可以用定位草图进行摆正,点击定位草图命令(图4),首先需要选择参考平面,即在那个平面上绘制二维草图,选好后点击方向-类型-与直线平行,可以选择零件上的一条直线与H方向(水平方向)或者V方向(竖直方向)平行,单击确定后效果如图5所示,现在草图方向已经按照我们预想的方向摆正了,可以方便的进行草图绘制。
草图命令中还有许多其他的选项,可以帮助我们将草图放置在一个我们预想的方向,可以在自己的电脑上绘制个图形多多练习,举一反三。
