1. 图纸创建的方法

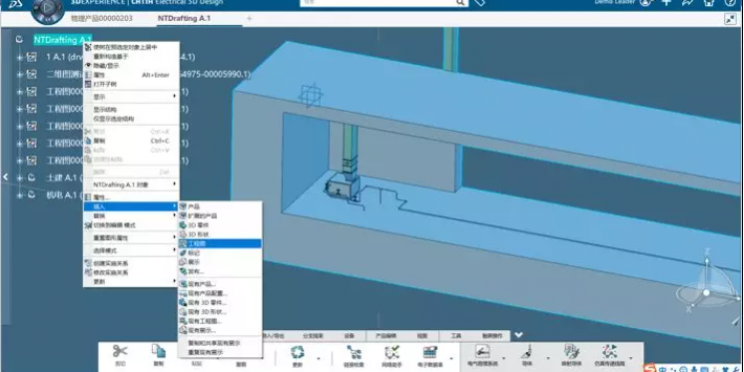

在零件或者装配中插入工程图。
对于标题栏的设置也有很多种方式，主要有以下几种途径：
手绘：启动“图纸背景”功能，利用“草图”Section中提供的工具绘制线条，利用”注释”Section中的“文本”工具创建文字。（如果找不到“图纸背景”按钮，请如下操作：首选项→自定义→操作区域→在左边列表中选择你希望将该功能放在哪个Section下→添加命定→在“命令列表”中找到”图纸背景” →确定，操作完后将在你选定的Section末尾出现“图纸背景”按钮）
复制粘贴：打开一个包含有图框标题栏的工程图文档→启动“图纸背景”功能→选择并Ctrl+C→切换到目标工程图文档→启动“图纸背景”功能→Ctrl+V。随后打开一个包含有图框标题栏的工程图文档→启动“Collabrative Lifecycle”APP→此处省略N个步骤。
编写相应VBS脚本，通过原生的“页面布局”工具调用生成：这是在3DE中创建图框标题栏“最正统”方法，事实上目前自带的图框标题栏就是通过这个方法创建的，操作过程见下节。 “修饰”栏中的下拉框中每一项，其实对应一个后缀为CATScript的VBS脚本，它不仅仅能用于创建图框标题栏，事实上它能做很多事，比如创建指北针（这个后续再加）。
创建图框标题栏的第3种途径简要过程为：启动“页面布局”功能→找到“修饰”栏中的下拉框→选择一个（比如自带的“绘制标题节点示例1”）→选择“创建”→点击“页面布局”框最下面的“应用”（或“确定”）。操作过程见下图：
2. 创建正视图（front view）的方法
正视图是2D图纸中的常见图纸类型
右上角的工具可对该视图进行翻转和旋转操作，默认旋转角度每格是30度，可右键单击选择编辑角度进行设置：
3. 如何调整视图比例大小和图面表达元素
右键单击视图图框，选择属性，在视图栏中选择视图比例大小，以使其适应图纸。
在生成栏中设置将哪些元素在图纸上显示或不显示，显示则打钩，不显示不打钩。
4. 局部视图的用途
可双击截断线，重新对截断线位置进行编辑。
右键单击截断线，选择属性，对截断线的线型进行单独修改。
5. 如何显示图纸当中的隐藏线
如图，需要对埋管在图纸中进行表达，默认埋管在图纸当中的表达形式如下（只显示轴线）：
如需要删除管壁厚度线，可手动删除。
注：过载属性（Overload properties）的用途非常广泛，在出图过程中会被经常使用到。
6. 批量修改线型颜色
如图有些设备的线型颜色与管道线型颜色不统一，需要进行统一修改。
直接框选该设备进行修改颜色。
也可在过载属性中选择想要修改的设备线型，进行修改。最简便的办法是：直接通过过载属性，在3D空间中批量选择想要修改线型或者颜色的设备。
7. 视图的激活
双击视图的边界图框，当图框变为红色时，即该视图被激活，处于可编辑状态。
8. 创建投影
选择投影命令，鼠标光标滑动至视图左、右、上、下侧，可生成不同方向的投影。生成出的左右侧投影视图，只能在左右方向移动；上下侧投影视图只能沿着上下方向移动。
若想将生成出的投影视图进行任意位置的移动，需要进行如下操作：
进行设置后，投影视图即可自由移动（剖面图或剖视图的自由移动设置方法使用相同方法）：
