怎么用CATIA设计出一整栋国际购物中心？

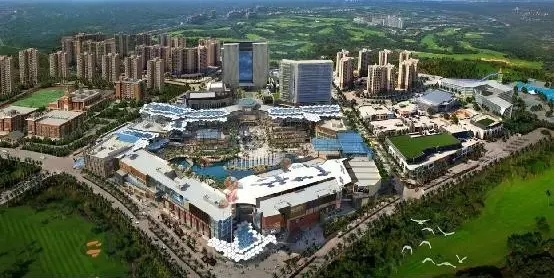

海南海免观澜湖国际购物中心位于海口观澜湖新城内，总投资9.6亿，建筑面积约为5万平方米。是由海南省免税品有限公司和观澜湖集团共同合资打造的全新商业综合体，汇聚全球顶尖品牌，为各地旅客提供全面的购物体验。

而如此高大上的海南观澜湖国际购物中心是如何设计出来的呢？答案尽在达索系统CATIA！

首先我们来看看海南海免观澜湖国际购物中心项目特性：

1)海南海免观澜湖国际购物中心属于EPC（设计、采购、施工）一体化项目。

2)设计、采购、施工周期短，超常规作业。

3)项目对设计、施工标准要求高。

4)投资概算属紧缩型。

5)项目资本结构属合资性质，决策流程和财务结构关联性较强。

室外钢结构天幕工程属于在原建筑上二次增建部分，在设计时原有建筑外幕墙、景观绿化及地面硬质铺装已全部完成。为提高设计质量及施工效率以及项目管理的精细化程度并保证施工精度与质量，确保工程顺利按时竣工。在项目中，公司引进并应用了行业内领先的三维激光扫描、BIM（建筑信息模型）、3D打印及VR（虚拟现实）等技术，以科技引领设计及施工。

天幕设计方案

室外钢结构天幕投影面积17000平米，最高点距地32米，分高低9个区，用钢量为3200吨，采用了PTFE与ETFE气枕两种膜材。涉及天幕排水系统、防雷接地系统、防鸟系统、泛光照明系统、防火涂装、充气设备以及柱脚原建筑结构加固等多工种相互协作，交错施工的仿生天幕。

1、GIS技术在项目中的应用

设计阶段为取得现场精准原始数据，避免施工过程中因为尺寸偏差太大调整设计。采用了三维激光扫描仪，通过高速激光扫描，可以大面积高分辨率地快速获取被测对象表面的三维坐标数据、采集空间点位信息，快速建立起物体的三维影像模型。

运用常规测量手段，会耗费大量的时间及人工成本，TrimbleTX5高速扫描仪能够以97.6万点/秒和最高120米的测程进行测量。系统还集成了彩色相机，可提供高达７千万像素的无视差彩色叠加。最终结果是以千百万次测量得到的精细的照片级三维彩色影像。大幅提高了测量的效率，为设计阶段争取了大量深化及验算时间。

2、BIM技术在设计阶段的应用

在点云数据模型基础上利用达索CATIA V6平台搭建BIM模型，将钢结构天幕支撑柱与原始建筑结构柱对位，结合3D3S进行结构安全性分析计算，反复模拟调整优化，将主体钢结构最大合理化，避免在施工过程中出现因设计失误造成的二次变更。通过优化分析计算提取出每个钢立柱在各效应组合下最大支座反力设计值，与原建筑结构计算对照无法满足结构需求的柱体将进行二次加固设计。

3、BIM精细化设计

通过精准的BIM模型对钢结构天幕构件进行离散式分解，自动统计加工清单量表。所有杆件在工厂采用6轴等离子相贯线数控切割技术，将大量杆件快速工厂化成品加工。现场拼装全熔透焊接，大大提高了施工进度及施工质量。并且对关键构造节点进行有限元分析，确保了钢构的安全及稳定性。
