CATIA知识工程二次开发空间桁架模块介绍
1、智能输入建模和快速编辑
此模块旨在把传统客车设计中的平面CAD线框、CATIA草图线框快速的转变为复杂的三维空间桁架、空间曲面桁架，在此过程中，桁架的型材断面尺寸和形状、空间偏移量，可以通过人工智能化输入实现快速编辑和修改，整个建模和后期编辑过程可以实现一气呵成。
2、智能边界识别与修剪
往参数列表批量添加相应的平面线框，点击CATIA更新按钮，内置的知识工程程序自动智能完成线框分组与智能匹配，生长可实时编辑的合规型材,并实现周边环境边界识别、自动智能修剪，完成整个桁架在装配关系上的边界处理。

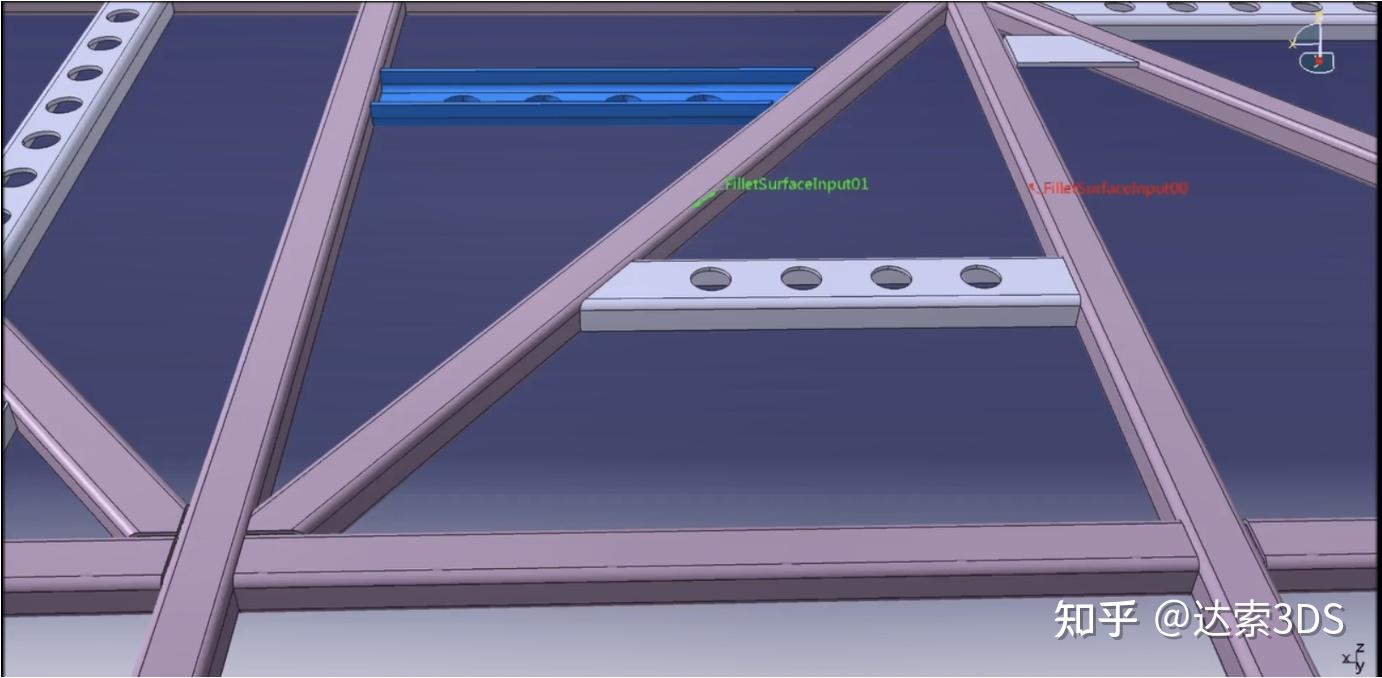

3、高阶复杂曲面约束下的桁架自适应生长
设计者只需要输入即将需求的约束高级曲面，默认情况下系统就会优先舍弃其他约束信息（也可以人工主动选择），把平面线框信息智能匹配到相应高阶曲面上，实现空间桁架结构与曲面完美的贴合，并完成复杂的智能化边界修剪。
4、智能分组信息查找匹配、快速编辑
通过本系统的智能超找匹配，实现桁架分组智能匹配和查找，方便后期的查找和编辑一气呵成，其间的参数集能随时跟中并编辑目标组的型材参数，方便非标产品设计的随意更特性，让繁琐的更改设计变得轻松快捷

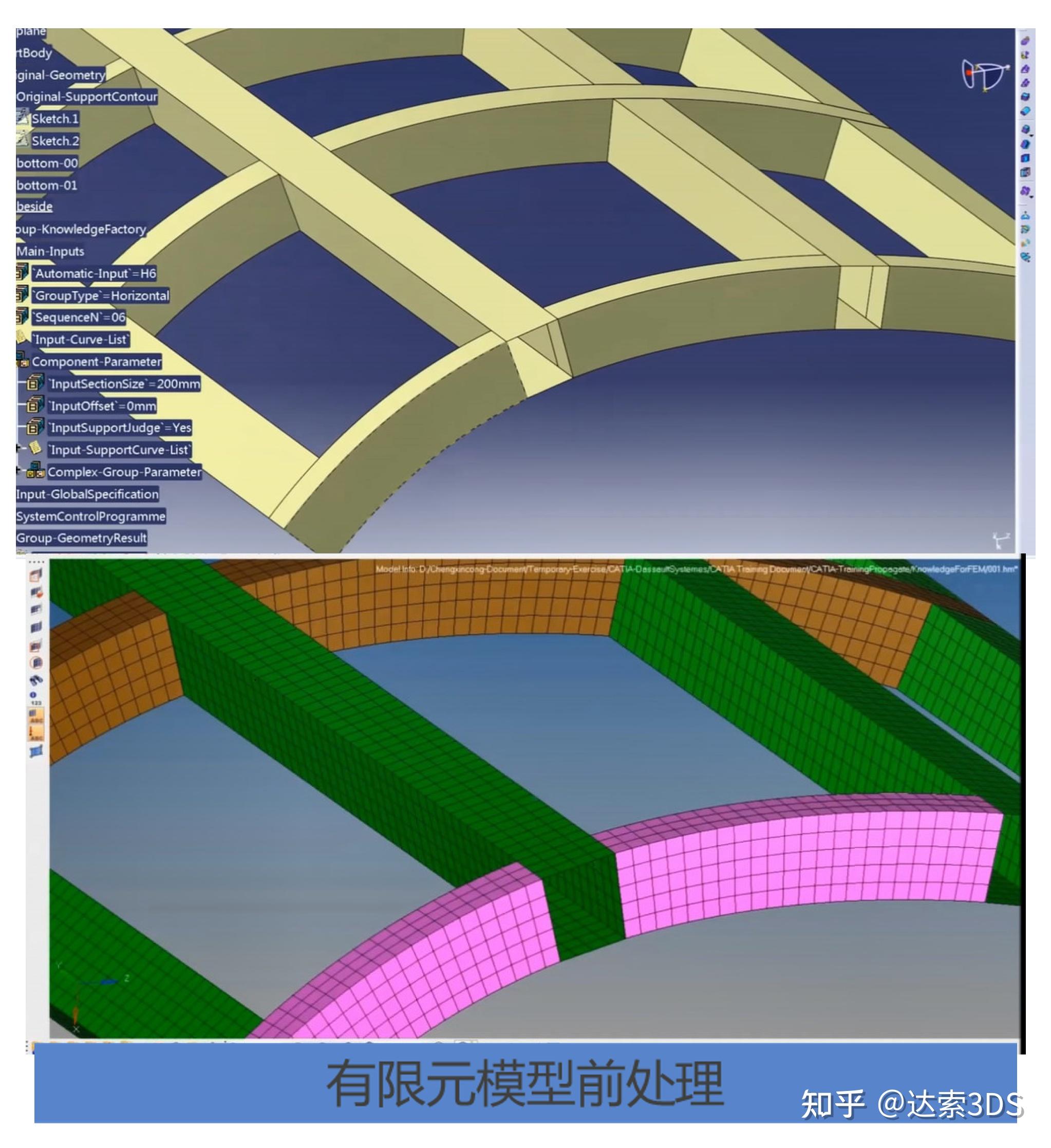

5、有限元前处理模型自动智能转换
设计者只需要在design和Fem选项之间快速切换，系统自动在设计模型和有限元模型之间做出各种复杂的快速转化，以快速满足设计要求和有限元分析处理要求。
1、通用空间桁架自动化模块-车载座椅预埋件
本模块旨在帮助汽车座椅支撑结构工程师在设计各型预埋件时，提高建模效能并进行后期动态优化。

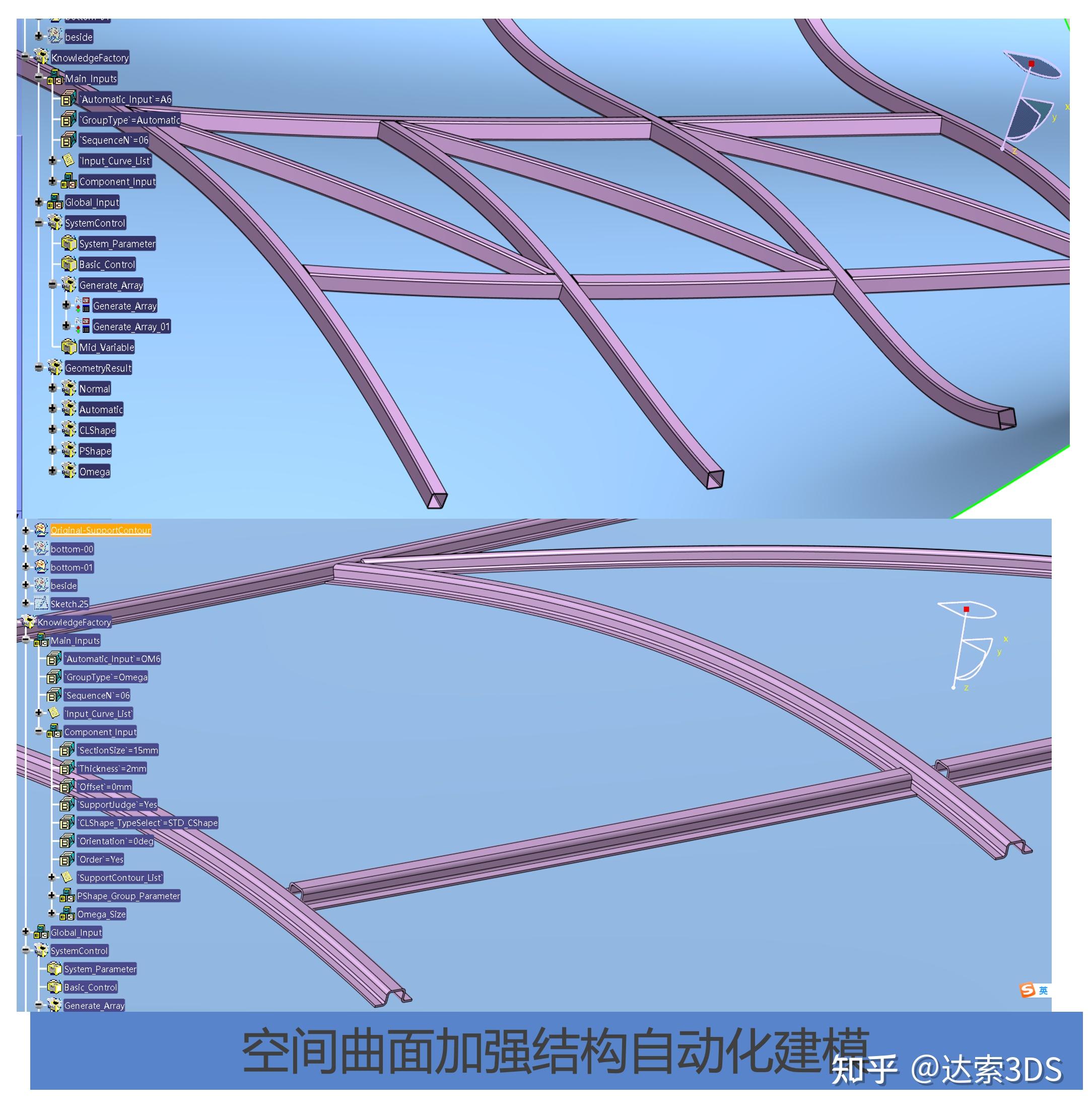

2、空间曲面加强结构及有限元模型前处理-空间曲面加强结构
3、车载座椅预埋件动态优化建模模块-车载座椅预埋件
本模块旨在帮助汽车座椅支撑结构工程师在设计各型预埋件时，提高建模效能并进行后期动态优化。
